Elektrownia słoneczna 870W z akumulatorem – zasilanie 230V moc 3000W + MPPT

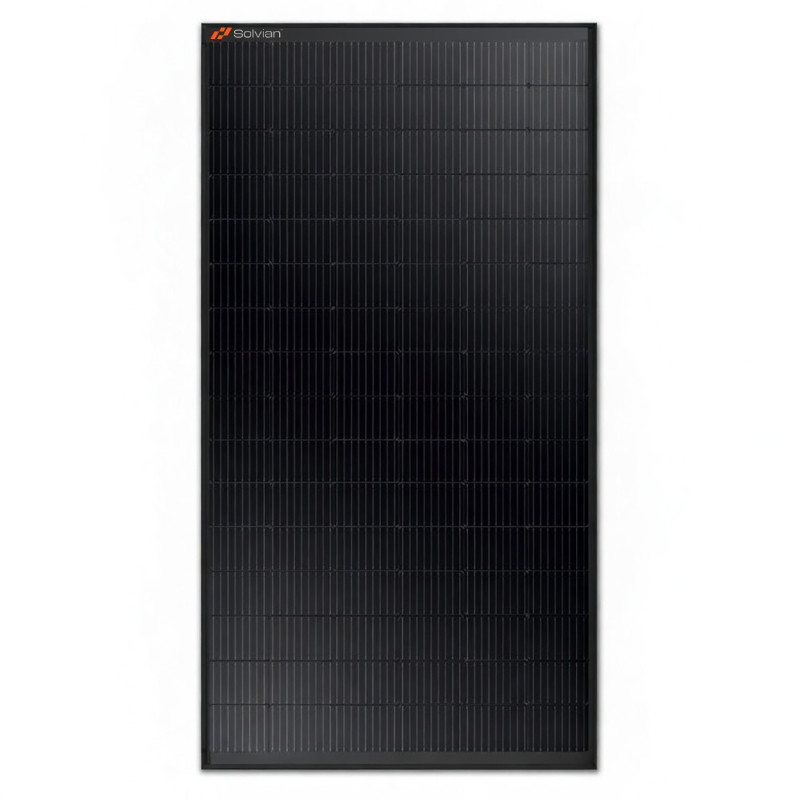

Specyfikacja techniczna:

• Model: AS-7M108N-HC
• Technologia ogniw: Monokrystaliczne N-type TOPCon 182 × 91 mm
• Liczba ogniw: 108 (6 × 18), half-cut
• Moc maksymalna (Pmax): 435 W
• Sprawność modułu: 22,28%
• Tolerancja mocy: ±3%
• Napięcie obwodu otwartego (Voc): 38,6 V
• Prąd zwarciowy (Isc): 14,12 A
• Napięcie w punkcie mocy maksymalnej (Vmp): 32,4 V
• Prąd w punkcie mocy maksymalnej (Imp): 13,43 A
• Moc w warunkach NOCT: 328 W
• Maksymalne napięcie systemu: 1000 V DC / 1500 V DC
• Maksymalny bezpiecznik szeregowy: 25 A
• Wymiary: 1722 × 1134 × 30 mm
• Waga: 20,5 kg
• Szyba przednia: Hartowana 3,2 mm z powłoką antyrefleksyjną
• Rama: Anodowane aluminium
• Puszka przyłączeniowa: IP68, 3 diody
• Przewody: 4 mm²; pionowo 300 mm, poziomo 1200 mm
• Złącza: MC4 lub kompatybilne
• Obciążenie wiatrem: 2400 Pa
• Obciążenie śniegiem: 5400 Pa
• Temperatura pracy: -40 °C do +85 °C
• NOCT: 43 °C ± 2 °C
• Współczynnik temperaturowy Pmax: -0,30 %/°C
• Współczynnik temperaturowy Voc: -0,25 %/°C
• Współczynnik temperaturowy Isc: +0,045 %/°C
• Klasa odporności ogniowej: C
• Certyfikaty: IEC 61215, IEC 61730, CE
• Gwarancja: 20 lat na produkt, 30 lat liniowa na moc
• Pakowanie: 36 szt. / paleta
• Warunki STC: 1000 W/m², 25 °C, AM1.5

Regulator Ładowania EPEVER MPPT Tracer 6420AN 60A

Specyfikacja Techniczna:

• Model: Tracer 6420AN
• Nominalne napięcie systemu: 12/24/36/48VDC (automatyczne)
• Typ baterii:
  • Kwasowo-ołowiowe (uszczelnione/żelowe/zalane)
  • Litowe (LiFePO4/Li(NiCoMn)O2)
  • Użytkownika
• Zakres napięcia wejściowego akumulatora: 8V–68V
• Znamionowy prąd ładowania: 60A
• Znamionowa moc ładowania:
  • 750W (dla 12V)
  • 1500W (dla 24V)
  • 2250W (dla 36V)
  • 3000W (dla 48V)
• Maksymalna sprawność konwersji: 98.10%
• Wydajność śledzenia MPPT: ≥99.5%
• Maksymalne napięcie obwodu otwartego PV:
  • 200V (przy minimalnej temperaturze)
  • 180V (przy standardowych warunkach)
• Zakres napięcia MPPT: Napięcie akumulatora +2V do 144V
• Napięcie wyrównawcze:
  • Uszczelnione: 14.6V
  • Zalane: 14.8V
  • Użytkownika: 9-17V
• Zwiększenie napięcia:
  • Gel: 14.2V
  • Uszczelnione: 14.4V
  • Zalane: 14.6V
  • Użytkownika: 9-17V
• Napięcie podładowywania:
  • Gel/Sealed/Flooded: 13.8V
  • Użytkownika: 9-17V
• Napięcie ponownego podłączenia niskiego napięcia:
  • Gel/Sealed/Flooded: 12.6V
  • Użytkownika: 9-17V
• Napięcie rozłączające niskiego napięcia:
  • Gel/Sealed/Flooded: 11.1V
  • Użytkownika: 9-17V
• Samozużycie:
  • 98mA (dla 12V)
  • 60mA (dla 24V)
  • 50mA (dla 36V)
  • 46mA (dla 48V)
• Kompensacja temperatury (dla akumulatorów kwasowo-ołowiowych): -3mV/℃/2V (domyślnie)
• Wilgotność względna: 5% do 95% (bez kondensacji)
• Bariera ochronna: IP20
• Interfejs komunikacyjny: RS485 (5VDC/200mA, dwa porty RJ45)
• Uziemienie: Wspólny negatywny
• Wymiary (dł. x szer. x wys.): 340mm x 236mm x 119mm
• Waga: 4.5 kg

EPEVER MPPT Tracer 6420AN to idealne rozwiązanie dla zaawansowanych instalacji fotowoltaicznych, które wymagają niezawodności, wysokiej wydajności i elastyczności.

2 x Akumulator Ultracell GEL 12V 200Ah

Specyfikacja techniczna:

• Parametry / Model: UCG200-12
• Napięcie nominalne: 12V
• Pojemność nominalna (10H): 200.0 Ah
• Standardowy zacisk: F11
• Materiał obudowy: ABS
• Nominalna pojemność:
  • 20hr, 1.80V/cell, 25°C: 206.0 Ah / 10.3A
  • 10hr, 1.80V/cell, 25°C: 200.0 Ah / 20A
  • 5hr, 1.75V/cell, 25°C: 170.0 Ah / 34A
  • 3hr, 1.75V/cell, 25°C: 147.6 Ah / 49.2A
  • 1hr, 1.60V/cell, 25°C: 119.4 Ah / 119.4A
• Maksymalny prąd rozładowania: 2000A (5s)
• Opór wewnętrzny: Około 2,9 mΩ
• Charakterystyka rozładowania:
  • Zakres temperatury pracy:
    • Rozładowywanie: -15°C ~ 50°C
    • Ładowanie: 0°C ~ 40°C
    • Przechowywanie: -15°C ~ 40°C
  • Nominalny zakres temperatury pracy: 25±3°C
• Użycie cykliczne: Początkowy prąd ładowania mniejszy niż 60A. Napięcie 14.4V ~ 15.0V w temperaturze 25°C. Współczynnik temperaturowy: -30mV/°C
• Użycie w trybie gotowości: Początkowy prąd ładowania mniejszy niż 60A. Napięcie 13.5V ~ 13.8V w temperaturze 25°C. Współczynnik temperaturowy: -20mV/°C
• Wpływ temperatury na pojemność:
  • 40°C: 103%
  • 25°C: 100%
  • 0°C: 86%
• Projektowany czas życia w trybie utrzymania na poziomie pływającym przy 20°C: 15 lat
• Samorozładowanie: Baterie Ultracell można przechowywać przez maksymalnie 9 miesięcy w temperaturze 25°C (77°F), po czym konieczne jest wykonanie ładowania odświeżającego. Dla wyższych temperatur, okres przechowywania będzie krótszy.
• Wymiary: ~522 x 240 x 224 mm
• Waga: 62.2 kg

Akumulator Ultracell GEL UCG 12V 200Ah to nowoczesne źródło energii, które łączy trwałość, efektywność i ekologiczną przyjazność. Dzięki zastosowanej technologii GEL, oferuje wyjątkową wydajność ładowania i wysoką efektywność, co przekłada się na szybkie ładowanie i niski opór wewnętrzny.

Przetwornica napięcia EPEVER IPT3000-12-PLUS-T 3000W

Specyfikacja techniczna:

• Model: IP3000-12-Plus
• Ciągła moc wyjściowa: 3000W
• Moc przepięcia: 6000W (przez 5 sekund)
• Prąd przepięcia przy włączaniu zasilania: <100A
• Napięcie wyjściowe: 220VAC (±3%); 230VAC (-7% ~ +3%)
• Częstotliwość wyjściowa: 50/60Hz (±0.2%)
• Sygnał wyjściowy: Czysta fala sinusoidalna
• Zniekształcenie sygnału wyjściowego (THD): THD ≤ 3% (obciążenie rezystancyjne)
• Współczynnik mocy obciążenia: 0,2 ~ 1 (współczynnik mocy ≤ ciągła moc wyjściowa)
• Nominalne napięcie wejściowe: 12VDC
• Zakres napięcia wejściowego: 10.8 ~ 16.0VDC
• Nominalna sprawność wyjściowa: > 87.0%
• Maksymalna sprawność wyjściowa: > 94.0% (przy obciążeniu 30%)
• Prąd bezczynności: 0.2A
• Prąd bez obciążenia: 1.6A
• Port komunikacyjny: RS485, 5VDC/200mA
• Zacisk wejściowy: M10
• Wymiary (D x S x W): 557 × 231.5 × 123 mm
• Wymiary montażowe: 532 × 145 mm
• Wielkość otworu montażowego: Φ6 mm
• Waga: 9,6 kg
• Temperatura pracy: -20℃ ~ +60℃
• Temperatura przechowywania: -35℃ ~ +70℃
• Wilgotność względna: ≤ 95% (niekondensująca)
• Obudowa: IP20
• Normy bezpieczeństwa: EN/IEC62109-1, UL1741, UL458, CSA C22.2#107.1

Przetwornica EPEVER IPT3000-12-PLUS-T jest idealnym wyborem dla użytkowników poszukujących efektywnego i bezpiecznego rozwiązania do konwersji energii w systemach fotowoltaicznych, mobilnych i autonomicznych. Z możliwością zdalnego sterowania, wysoką efektywnością oraz zaawansowanymi funkcjami ochronnymi, urządzenie to spełnia wszystkie wymagania nowoczesnych systemów energetycznych.

Złącze szeregowe MC4 i przewód solarny

Do zestawów dołączony jest przewód ( 5 metrów, czarny i czerwony ) umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania.
